旋片真空泵運行原理詳解

真空泵是指利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。

真空泵分類標準不同，會有不同的叫法。如，以是否使用潤滑油作為運行介質，可分為油式旋片真空泵與無油旋片真空泵。同樣是油式旋片真空泵，按泵體缸體數量，也會有不同的分段結構，分為單級油式旋片泵、雙級油式旋片真空泵、多級油式旋片真空泵等。

單級油式旋片真空泵是理想中的低真空獲得設備，用于抽除普通空氣或惰性氣體和少量可凝性蒸汽。旋片式真空泵可以抽除密封容器中的干燥氣體，若附有氣鎮裝置，還可以抽除一定量的可凝性氣體。但它不適于抽除含氧過高的，對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。

旋片式真空泵是真空技術中最基本的真空獲得設備之一。旋片泵多為中小型泵。旋片式真空泵有單級和雙級兩種。所謂雙級，就是在結構上將兩個單級泵串聯起來。一般多做成雙級的，以獲得較高的真空度。

常見單級旋片式聯軸式結構的旋片真空泵，它的工作性能是高轉速，低噪聲，抽速快，效率高。旋片式真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作，被廣泛應用于各種行業，使用范圍非常廣。

常見單級旋片式聯軸式結構的旋片真空泵，它的工作性能是高轉速，低噪聲，抽速快，效率高。旋片式真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作，被廣泛應用于各種行業，使用范圍非常廣。

旋片真空泵裝有滑片的偏置轉子在泵腔內作回轉運動，使由滑片分隔的泵腔工作室容積周期性變化以實現抽氣的真空泵。

工作原理：

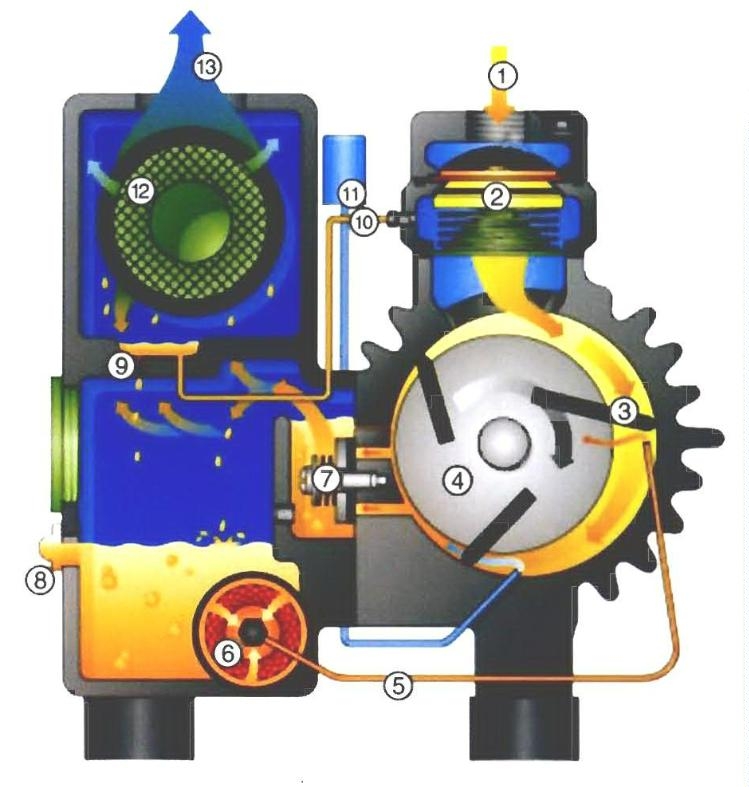

轉子在圓形的缸體內通過電機聯節驅動旋轉，轉子軸線偏離缸體中心線，因此轉子與缸體內壁形成線性接觸，葉片沿著轉子的滑槽滑動，將缸體和轉子之間隔成多個工作腔，當工作腔和進氣口相連時，吸入氣體，隨著轉子的旋轉，被吸入的氣體被壓縮，進而排除到油氣分離器內。恒定的壓力差使真空泵潤滑油進入壓縮腔。潤滑油和被抽氣體一起進入油氣分離器，通過重力作用和油氣濾網及排氣過濾器網的作用下使得油、氣分離，潤滑油回落到油箱底部，再次循環，不含油的氣體通過排氣口排向大氣。（具體表現為：在缸體內，轉子④是通過端蓋的偏心孔安裝固定的，緊靠左部幾乎與缸體腔壁接觸。葉片③安裝在多個轉子槽中。當轉子④開始轉動，由于離心力作用葉片③拋出后沿缸體內部滑動，將缸體和轉子之間的空間分隔成數個工作腔。當工作腔和進氣口①相連時，吸入氣體。隨著轉子④的繼續轉動，被吸入的氣體被壓縮，進而排除到油箱內。恒定的壓力差使真空泵潤滑油進入壓縮腔。潤滑油和被抽氣體一起排入油箱內，通過重力作用和油過濾器⑥以及排氣過濾器?的作用下使得油、氣分離，潤滑油回落到油箱底部，再次進入工作腔（油循環），不含油的氣體通過排氣過濾器排向大氣。

為了避免吸入固體顆粒，真空泵在進氣口①處安裝了進氣濾網。為了避免關閉電源后，葉片逆向旋轉，真空泵安裝了止回閥②。（此閥不能作為真空系統止回閥或切斷閥使用，而且關閉真空泵后，此閥不能防止油被吸入真空系統內。）

如果真空泵配有氣鎮閥 ?（可選）：少量空氣通過氣鎮閥進入真空泵腔體內，連同工藝氣體一起被壓縮，這樣可防止真空泵內工藝氣體中可凝氣體成分的冷凝。

氣鎮閥配有紙質濾芯。（如果氣鎮閥配有球閥，則通過球閥，氣鎮閥能夠部分或全部關閉。））
